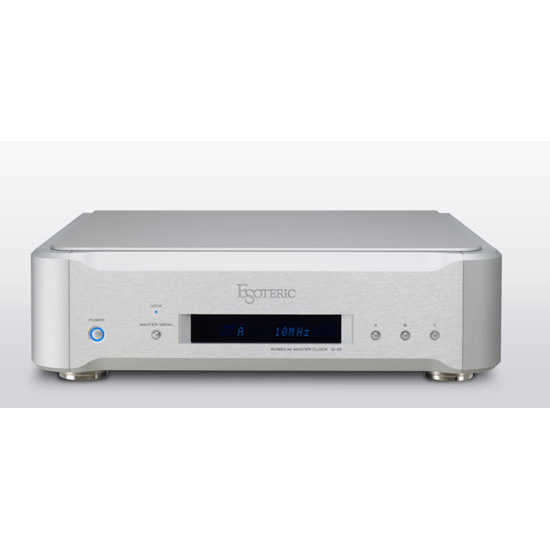

ESOTERIC G-01

時脈產生器

時脈產生器配備高精準銣合金振盪器。數位音頻同步至高精準的時脈,全新支援10 MHz與22.5792 MHz時脈輸出。

share :

產品特色

High-End音響迷們談論到音響系統與精密主時脈接續所產生的無瑕聲音重播,有著多種的傳言。三度空間的音場帶給聆聽者的實際感覺,在既有的寬深表現之外,還有音樂廳的天花板高度;聆聽者對於重播聲音純粹的結像,有種能伸手觸及的真實感;當樂器演奏的最後一個音符逐漸消失時,你幾乎可以察覺如同黑紗幛色澤般的寂靜。這就是音響重播的真實極致,如此接近原音的傳達音樂,讓聆聽者留下難以忘懷的印象。
針對強化Esoteric數位播放器的真正潛力,G系列時脈產生器為新一代設計提升功能、能力與運用彈性而經過重新設計。
G-01採用高精密銣合金震盪器,精準度+/-0.05 ppb(parts per billion)或0/-0.00005 ppm,提供最佳穩定性的音響時脈。此新世代時脈產生器可輸出10MHz與22.5792MHz訊號。

時脈處理器
每項數位裝置都需要內建時脈電路以產生裝置動作所需要的時脈訊號或動力,主時脈產生器是一非常穩定的震盪器、產生外部時脈給數位裝置(如配備時脈輸入端的轉盤、D/A轉換器與SACD唱盤等)。主時脈產生器產生比數位裝置內部時脈更高純度的時脈訊號,因此大幅提升了聲音的品質。藉由操作接續高穩定度主時脈的裝置,稱為Jitter的時基誤差幾乎完全消除,大幅改進結像與空間感以及背景的深沉度。

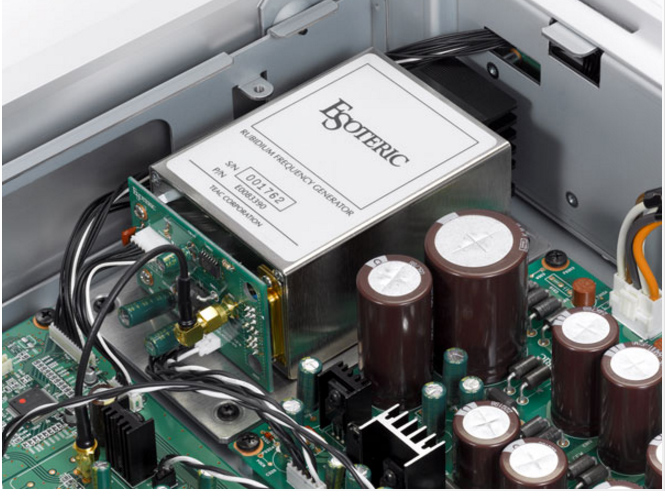

組件核心安裝高精準的銣合金震盪器
做為非凡準確時間器材的核心,美製銣合金震盪器精準度為+/-0.05ppb = +/-0.00005。溫控震盪器大大的增進時脈的性能。此震盪器第一順位是音質與穩定度是專為ESOTERIC需求規格製作,音質已達到期望中的最佳時脈產生器。

新設計以個別元件組立的時脈輸出驅動電路
G-02配置了新設計由個別元件構成的時脈輸出驅動電路,此電路採用了高速電晶體以產生符合超高速與高精確度要求的最佳數位波形。與重量級的電源供應電路整合,此個別元件組立的電路提供了正確、穩定的時脈訊號至音響器材,促成音質上的重要改善。

充沛容量的電源部分

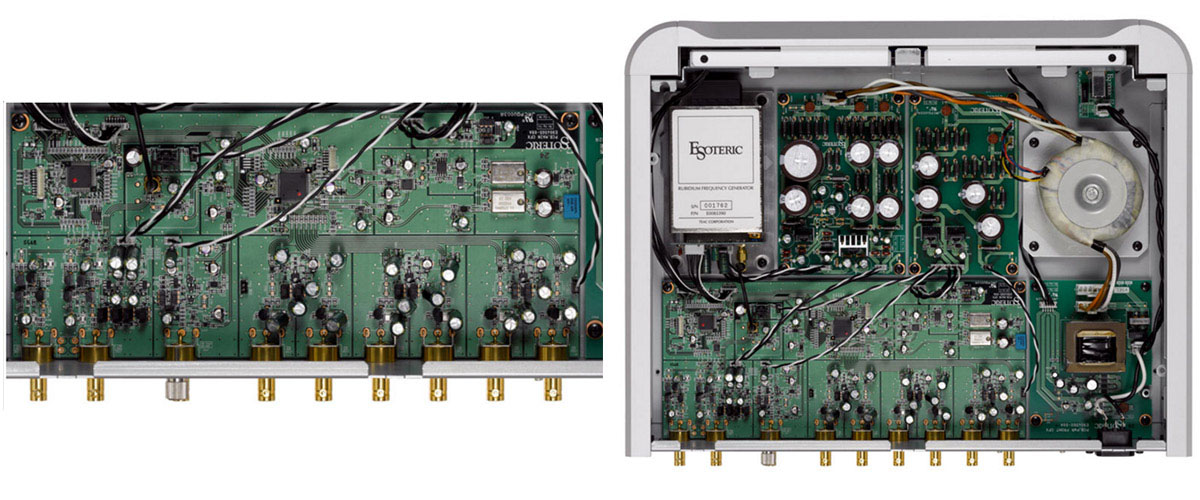

G-01時脈擁有豐沛的電源供應部分支援基本性能,3組電源供應電路板,總共15個電源穩壓器,以及每電路區塊使用獨立的電源供應最小化區塊間的相互干擾,並提供純淨的能量至每個部份。大型環繞變壓器是電源供應的主要零件,擁有音質必要元素的高效率及高電力驅動。顯示幕部分使用EI核心變壓器。多個系列電容使用在漣波濾波電路與Schottky屏障半導體,快速反應支援快速的數位處理,並協助時脈信號的精準度。

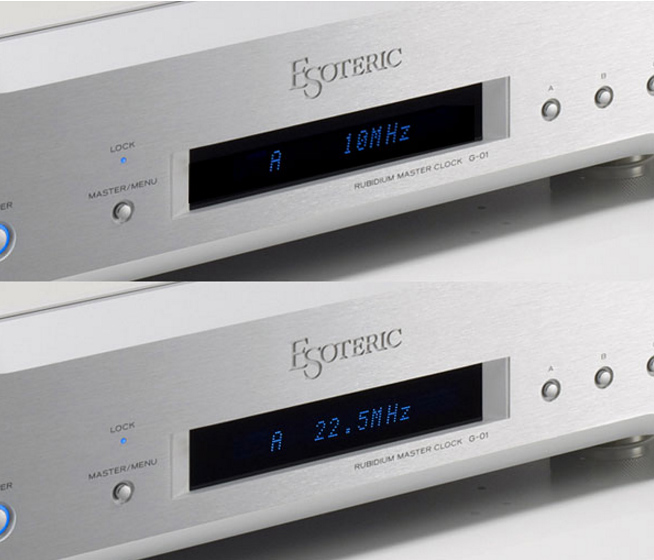

支援10MHz時脈與22.5792MHz主時脈輸出
G-01能輸出支援Esoteric所獨有「Direct Master Clock Link」的10MHz(正弦波或矩形波)時脈以及22.5792MHz與24.576MHz主時脈訊號輸出。

三組獨立的A/B/C輸出系統
G-01除了可輸出既有基礎頻率(44.1kHz或48kHz)的1倍、2倍、4倍與512倍(22.5792MHz/24.576MHz)之外,還可輸出100kHz與10MHz(正弦波)時脈訊號。再者,在頻率擴展模式(EXP)下,G-01能輸出8倍、16倍、32倍、64倍、128倍與256倍的時脈頻率,使其時脈訊號能支援廣泛的器材,包括專業用的設備。這些系統中每一個都配備兩組輸出端子,可提供時脈訊號至最多達六項器材。
六組輸出端子由A1到C2每個都可以個別設定輸出頻率;如果只連結單件器材,A1以外的所有輸出端都可以關閉。此特色可避免器材間互相干擾下的聲音失真。

10 MHz正弦波時脈輸出
10 MHz矩形波時脈可從A、B、C端子輸出,而兩種系統的設計使搭配10 MHz正弦波器材也可以使用。
外部10MHz/1pps輸入
G-01配備可接收10 MHz或1 pps外來訊號的輸入端子。另外,除了輸入旗艦訊號模式外,「銣時鐘+外接輸入」模式也可以使用。
當GPS接收器與外接輸入端子連接,且選擇「銣時鐘+外接輸入」模式下,內部銣時脈會與較高的中央頻率精準度同步,允許銣質震盪比外接晶體時脈控制更穩定的輸出時脈信號進入外接的GPS接收器,是高精準GPS系統的最大優點。

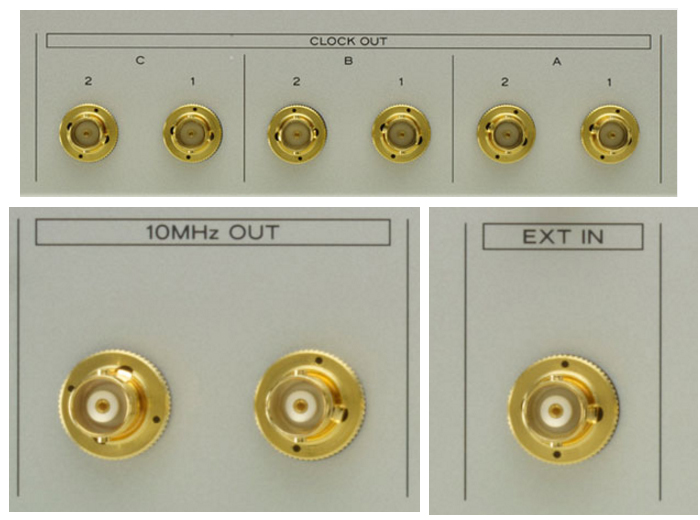

Esoteric特製鍍金BNC端子
G-01採用廠方特製提供了高度可靠的接觸性的BNC端子,這些耐用與安全的端子可支撐最沉重與粗大的High-End線材。

產品規格

時脈輸出
100kHz、10MHz
44.1 kHz設定:44.1/88.2/176.4/352.8/705.6 kHz
                1.4112/2.8224/5.6448/11.2896/22.5792 MHz
48 kHz設定:48/96/192/384/768 kHz
             1.536/3.072/6.144/12.288/24.576 MHz
端子:BNC同軸(75Ω)
10MHz輸出
10MHz
端子:BNC(50Ω)
輸出電平:正弦波:0.5±0.1 Vrms / 50Ω
基準頻率輸入
輸入頻率:1pps訊號 (Rb+EXT1pps模式)
                 10MHZ (Rb+EXT10M模式、EXT10M-IN模式)
輸入電平:0.5~1.0Vrms/50Ω (10MHz正弦波)、1.5~3.0Vpp/50Ω(10MHz矩形波)
                 正向衝突,TTL電平/100KΩ (1pps信號)
端子:BNC(50Ω)
精度:±0.05ppb以內=±0.00005ppm以內(出廠時)
消耗功率:85W(熱機時)、28W(待機時)
尺寸( W×H×D ):445 × 131 × 360 mm
重量:13kg
