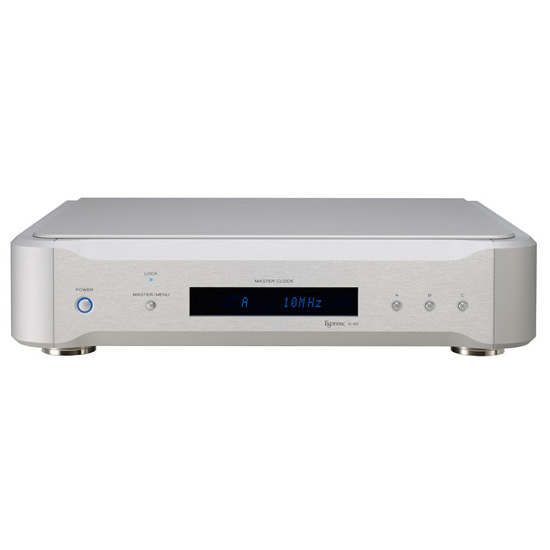

ESOTERIC G-02

主時脈產生器

配備高精密度晶體震盪器的主時脈產生器,數位音響系統與高精密主時脈同步,全新支援10 MHz與22.5792 MHz時脈輸出。

  • 市場售價 : $159000.元
  • 網路特價 : $159000.
數量 :
share :

產品特色

High-End音響迷們談論到音響系統與精密主時脈接續所產生的無瑕聲音重播,有著多種的傳言。三度空間的音場帶給聆聽者的實際感覺,在既有的寬深表現之外,還有音樂廳的天花板高度;聆聽者對於重播聲音純粹的結像,有種能伸手觸及的真實感;當樂器演奏的最後一個音符逐漸消失時,你幾乎可以察覺如同黑紗幛色澤般的寂靜。這就是音響重播的真實極致,如此接近原音的傳達音樂,讓聆聽者留下難以忘懷的印象。
針對強化Esoteric數位播放器的真正潛力,G系列時脈產生器為新一代設計提升功能、能力與運用彈性而經過重新設計。
G-02採用高精密溫控晶體震盪器(OCXO)提供最佳穩定性的音響時脈。此新世代時脈產生器可輸出10MHz與22.5792MHz訊號,完美的控制音響與電腦裝置。

時脈處理器
每項數位裝置都需要內建時脈電路以產生裝置動作所需要的時脈訊號,主時脈產生器是一非常穩定的震盪器、產生外部時脈給數位裝置(如配備時脈輸入端的轉盤、D/A轉換器與SACD唱盤等)。主時脈產生器產生比數位裝置內部時脈更高純度的時脈訊號,因此大幅提升了聲音的品質。藉由操作接續高穩定度主時脈的裝置,稱為Jitter的時基誤差幾乎完全消除,大幅改進結像與空間感以及背景的深沈度。

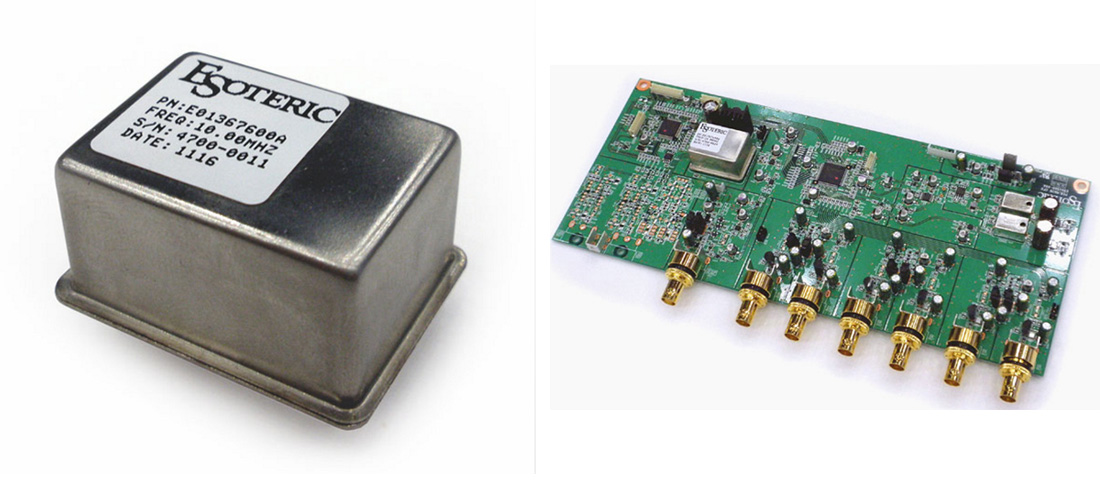

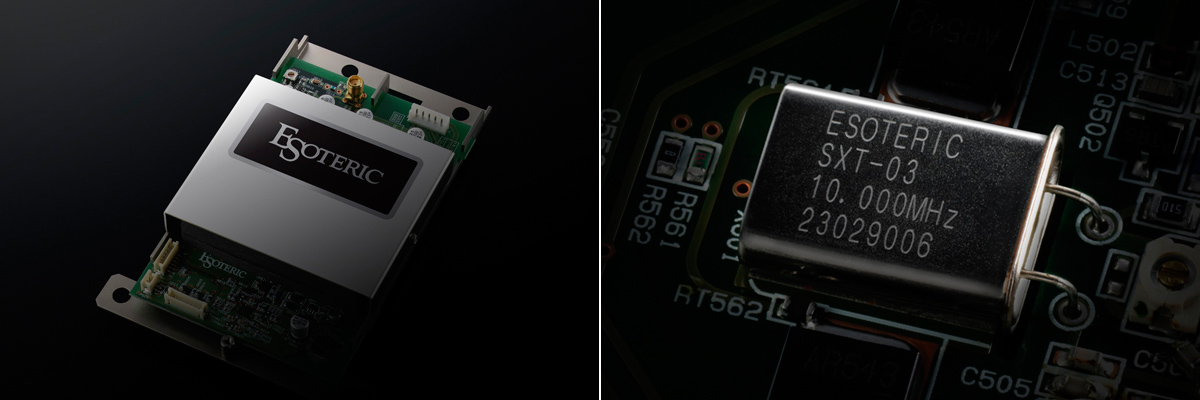

安裝超高精密度OCXO的組件核心
主時脈產生器採用了依Esoteric訂製規格調校、頻率精密度達正負0.01ppm(parts per milliom百萬分數)的高精密度晶體震盪器。G-02配備內建溫控晶體震盪器(OCXO),可在不同情況下產生穩定的震盪。這是藉由整合石英晶體共振器與震盪電路在一溫控盒中,並維持內部晶體與重要電路的恆定溫度而達成的。G-02在外部溫度由攝氏-20度至70度的條件下,達到了正負0.01ppm的極高頻率穩定度。
新設計以個別元件組立的時脈輸出驅動電路
G-02配置了新設計由個別元件構成的時脈輸出驅動電路,此電路採用了高速電晶體以產生符合超高速與高精確度要求的最佳數位波形。與重量級的電源供應電路整合,此個別元件組立的電路提供了正確、穩定的時脈訊號至音響器材,促成音質上的重要改善。

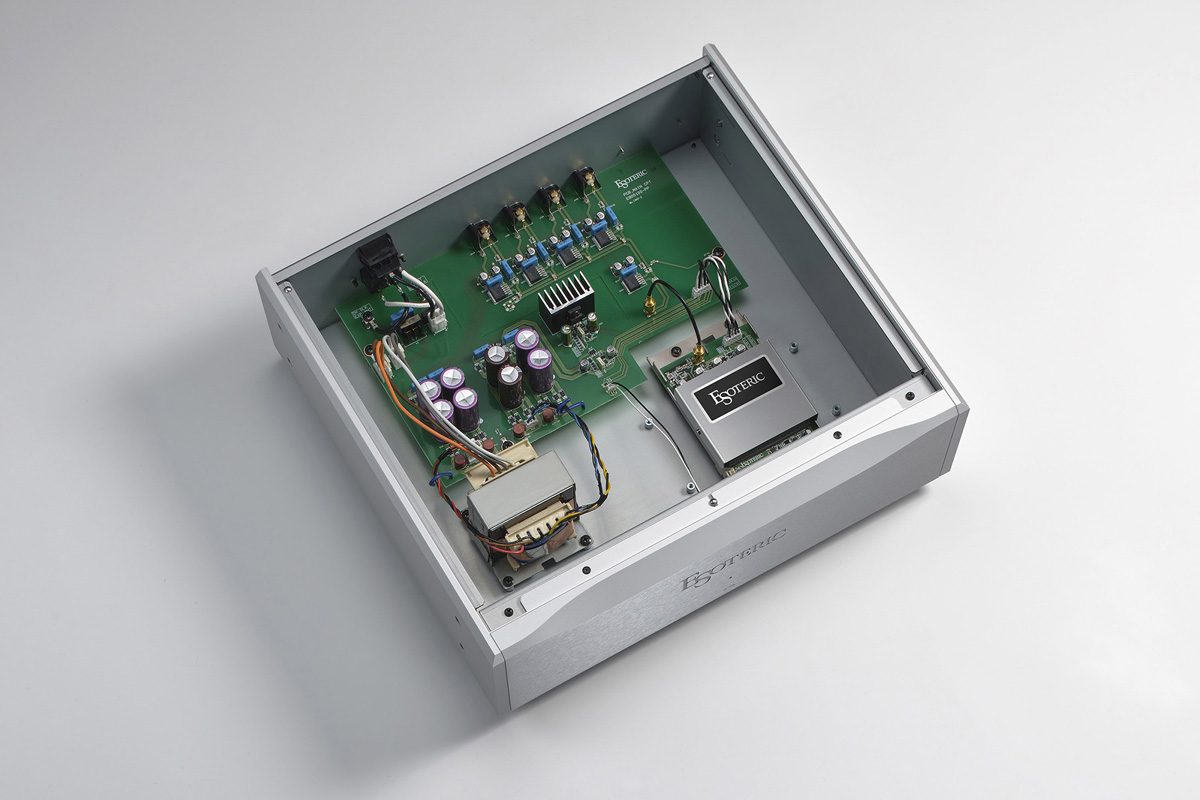

重量級電源供應器
此主時脈產生器配置了重量級的電源供應電路,以全面支持其高性能的水準。精選的大型R-Core變壓器具備低損耗與低漏磁的特性,整流電路採用反應快速以支援高速數位處理的多個濾波電容與蕭基二極體構成,有助於產生高精度的時脈訊號。顯示電路方面,每一個電路區塊都設有獨立的變壓器與專屬的電源供應電路,將各區塊間的相互干擾降至最低。
支援10MHz時脈與22.5792MHz主時脈輸出
G-02能輸出支援Esoteric所獨有「Direct Master Clock Link」的10MHz時脈以及22.5792MHz與24.576MHz主時脈訊號輸出。

三組獨立的A/B/C輸出系統
G-02除了可輸出既有基礎頻率(44.1kHz或48kHz)的1倍、2倍、4倍與512倍(22.5792MHz/24.576MHz)之外,還可輸出100kHz與10MHz時脈訊號。再者,在頻率擴展模式(EXP)下,G-02能輸出8倍、16倍、32倍、64倍、128倍與256倍的時脈頻率,使其時脈訊號能支援廣泛的器材,包括專業用的設備。這些系統中每一個都配備兩組輸出端子,可提供時脈訊號至最多達六項器材。六組輸出端子由A1到C2每個都可以個別設定輸出頻率;如果只連結單件器材,A1以外的所有輸出端都可以關閉。
外部10MHz時脈輸入端子
G-02配備可接收10MHz外來訊號的輸入端子。此端子可以連接銣時脈和GPS時脈進一步將系統升級。

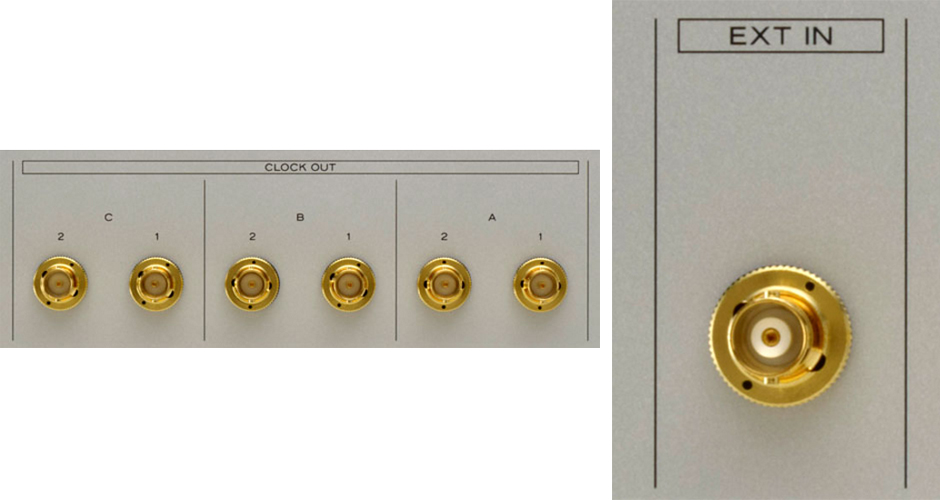

Esoteric特製鍍金BNC端子
G-02採用廠方特製提供了高度可靠的接觸性的BNC端子,這些耐用與安全的端子可支撐沈重與粗大的High-End線材。

超卓的機身結構以獲得最佳性能
由於震盪器通常對於震動相當敏感,G-02的機身結構經過精心設計,具有高剛性的厚重鋁合金底座,將影響時脈精度的微小震動降至最低。

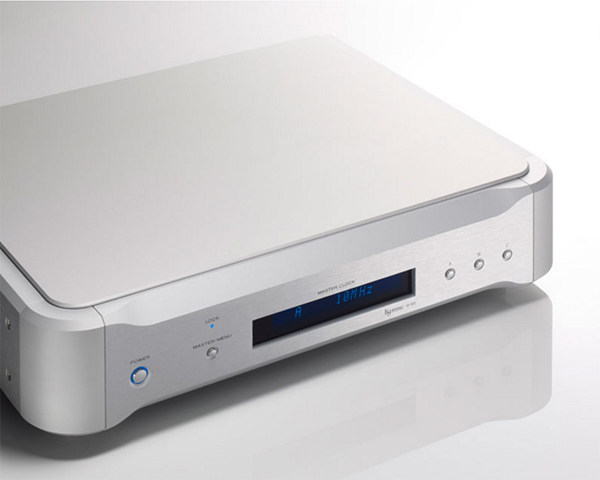

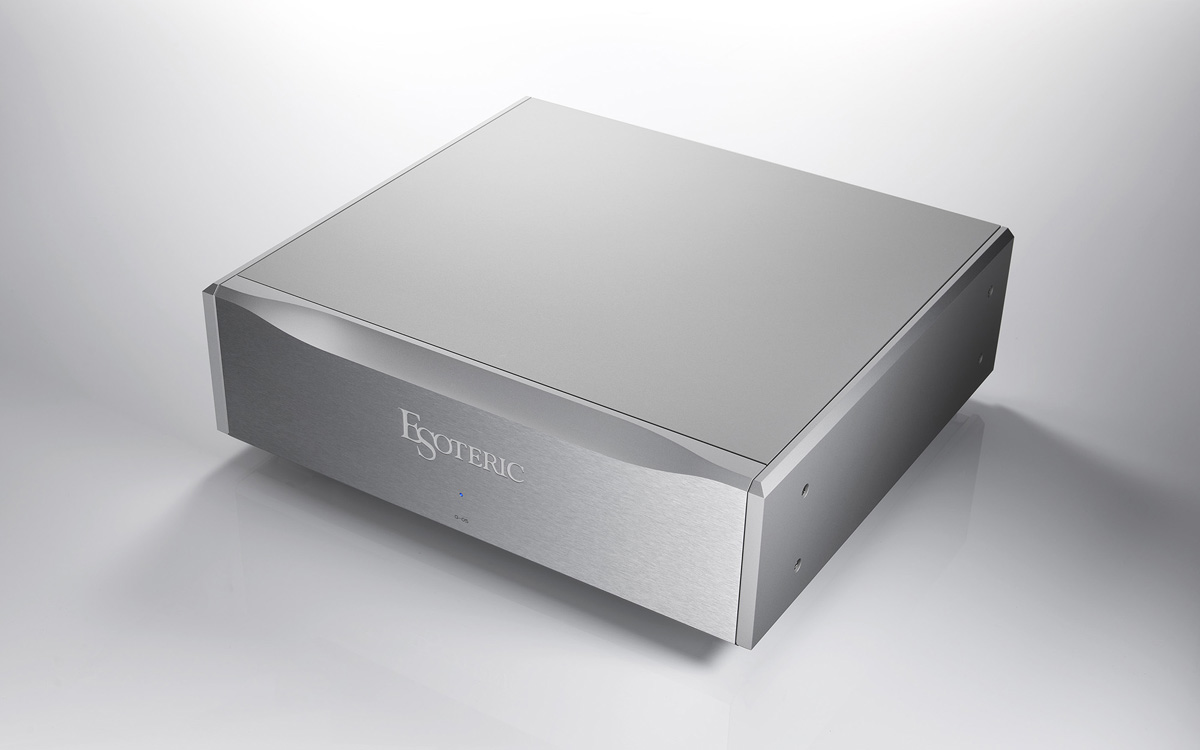

具美感的圓角形式
G-02的機身設計繼承了Esoteric分離式數位播放器的傳統,前板、側板與頂板,以及前左右角都採用厚鋁合金材料製作,上板與左右角皆無螺絲。G-02的外型能與Esoteric數位播放器能達成完美的和諧。

產品規格

時脈輸出
44.1 kHz:44.1/88.2/176.4/352.8/705.6 kHz
                1.4112/2.8224/5.6448/11.2896/22.5792 MHz
48 kHz:48/96/192/384/768 kHz
             1.536/3.072/6.144/12.288/24.576 MHz
通用設定:100 kHz, 10 MHz
端子:BNC同軸
輸出電平:矩形波(TTL level/ 75Ω)
頻率穩定度:±0.01 ppm之內 (-20°C to +70°C)
頻率精準度:±0.01 ppm之內 (原廠全新出貨時)
時脈輸出穩定所需時間(分鐘):電源開啟後:15 (直到振盪器穩定後)
標準頻率輸入
輸入頻率:10MHz (within ±10 ppm)
端子:BNC同軸
輸入電平:0.5~1.0 Vrms / 50Ω(正弦波) / 1.5~3.0 Vpp / 50Ω(方波)
電源供應:AC 230V/50Hz, 120V/60Hz ,220V/60Hz
消耗功率:14 W(熱機時) / 10W(待機狀態)
尺寸(W×H×D ):445 × 106.5 × 360 mm
重量;10.2 kg
